Oberflächengüte: Rauheitskennwerte, Normen und Fertigungsverfahren im Überblick
Die Oberflächengüte – häufig auch Oberflächenrauheit oder Oberflächenbeschaffenheit genannt – beschreibt die Feinstruktur einer bearbeiteten Werkstückoberfläche. Sie entscheidet mit darüber, wie ein Bauteil funktioniert: von der Dichtheit einer Passung über den Verschleiß bewegter Teile bis hin zur optischen Anmutung eines Sichtteils. In der Zerspanung – ob beim Drehen, Fräsen, Schleifen oder Honen – ist die Oberflächengüte deshalb ein zentrales Qualitätsmerkmal, das gemeinsam mit Maß- und Formtoleranzen auf der technischen Zeichnung definiert wird.

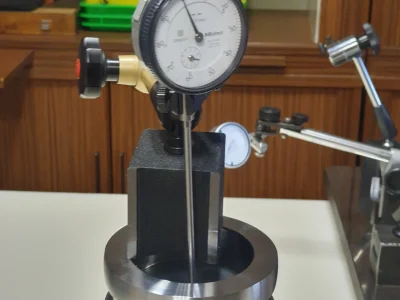

Was bedeutet Oberflächengüte?
Jede gefertigte Oberfläche weist, unabhängig vom Bearbeitungsverfahren, mikroskopisch kleine Erhebungen und Vertiefungen auf. Diese Rauheit entsteht durch das jeweilige Fertigungsverfahren – etwa die Schneidenspuren eines Fräswerkzeugs oder das Kornbild einer Schleifscheibe. Die Oberflächengüte fasst diese Feinstruktur in messbaren Kennwerten zusammen, die in Mikrometern (µm) angegeben werden.
Die wichtigsten Rauheitskennwerte
| Kennwert | Bezeichnung | Bedeutung |
|---|---|---|
| Ra | Arithmetischer Mittenrauwert | Durchschnittlicher Abstand aller Profilpunkte zur Mittellinie – der gebräuchlichste Kennwert |
| Rz | Gemittelte Rautiefe | Mittelwert aus den fünf größten Einzelrautiefen einer Messstrecke |
| Rmax | Maximale Rautiefe | Größte Einzelrautiefe innerhalb der gesamten Messstrecke |
| Rq (RMS) | Quadratischer Mittenrauwert | Vergleichbar mit Ra, jedoch empfindlicher gegenüber Ausreißern |
Normen zur Oberflächenbeschaffenheit
Die Kennzeichnung und Messung der Oberflächengüte ist genormt. Seit der Überarbeitung des ISO-GPS-Systems gilt für Oberflächenbeschaffenheit und Rauheit die DIN EN ISO 21920 (in mehreren Teilen), die die früheren Normen DIN EN ISO 4287, 4288 sowie Teile der ISO 1302 zusammenführt und aktualisiert. Für die Angabe auf technischen Zeichnungen – also welches Symbol mit welchem Zahlenwert wo am Bauteil steht – bleibt das Prinzip der Oberflächenkennzeichnung (Grundsymbol, Bearbeitungssymbol, Zahlenwert) erhalten.
Rauheitsklassen N1 - N12
In der Praxis werden Rauheitswerte häufig in Rauheitsklassen (N-Stufen) eingeteilt.
Diese Einteilung erleichtert die Kommunikation zwischen Konstruktion und Fertigung:
| Rauheitsklasse | Ra-Bereich (µm) | Typische Anwendung |
|---|---|---|
| N4–N5 | 0,1 – 0,2 | Hochpräzise Gleit- und Dichtflächen |
| N6–N7 | 0,4 – 0,8 | Passflächen, Lagerungen |
| N8 | 1,6 | Funktionsflächen mit moderaten Anforderungen |
| N9–N10 | 3,2 – 6,3 | Allgemeine Bauteilflächen |
| N11–N12 | 12,5 – 25 | Rohbearbeitete, nicht funktionsrelevante Flächen |

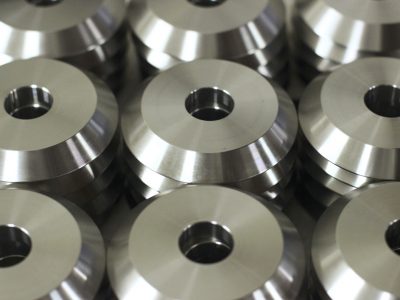

Erreichbare Oberflächengüte je Fertigungsverfahren
Die erzielbare Rauheit hängt stark vom eingesetzten Fertigungsverfahren, dem Werkstoff und den Prozessparametern ab.
Unten finden Sie ungefähre Anhaltspunkte aus der Zerspanungspraxis:
| Verfahren | Typischer Ra-Bereich (µm) |
|---|---|
| Schruppfräsen/-drehen | 6,3 – 25 |
| Schlichtfräsen/-drehen | 1,6 – 6,3 |
| Feinschlichten (CNC-Präzisionszerspanung) | 0,4 – 1,6 |
| Schleifen | 0,1 – 0,8 |
| Honen / Läppen | 0,025 – 0,4 |
| Polieren | < 0,1 |
Warum die richtige Oberflächengüte wichtig ist
Funktion & Passung
Zu raue Oberflächen erhöhen Reibung und Verschleiß, zu glatte Oberflächen können Schmierfilme nicht halten.
Dichtheit
Dichtflächen erfordern definierte, meist niedrige Ra-Werte.
Ermüdungsfestigkeit
Rautäler können als Kerben wirken und die Bauteilfestigkeit unter Wechsellast mindern.
Optik
Bei Sichtteilen ist die Oberflächengüte zugleich ein Qualitätsmerkmal für die Anmutung.
Kosten
Jede Verringerung der Rauheit bedeutet zusätzlichen Bearbeitungsaufwand – die Oberflächengüte sollte daher immer funktionsgerecht, nicht überzogen spezifiziert werden.
Angabe der Oberflächengüte auf der Zeichnung
Auf technischen Zeichnungen wird die geforderte Oberflächengüte mit einem genormten Symbol (Grundzeichen, ggf. mit Kreis für „spanlos“ oder Balken für „spanend“) direkt am Grundsymbol mit dem geforderten Kennwert (z. B. Ra 1,6) angegeben. Ergänzend können Bearbeitungsverfahren, Riefenrichtung oder Bezugsmaßstab vermerkt werden.
Häufig gestellte Fragen zur Oberflächengüte
Was ist der Unterschied zwischen Ra und Rz
Ra ist der arithmetische Mittenrauwert und beschreibt die durchschnittliche Abweichung des Profils von der Mittellinie.
Rz ist die gemittelte Rautiefe aus den fünf größten Einzelrautiefen einer Messstrecke und reagiert empfindlicher auf einzelne tiefe Riefen oder Kratzer.
Welche Oberflächengüte ist für Passflächen üblich?
Für die meisten Passungen und Lagerungen werden Ra-Werte zwischen 0,4 und 1,6 µm gewählt. Bei besonders hochbelasteten oder dichtenden Passflächen sind auch Werte unter 0,4 µm üblich.
Welche Norm regelt die Oberflächenkennzeichnung heute?
Aktuell gilt für Oberflächenbeschaffenheit und Rauheit die DIN EN ISO 21920, die frühere Normen wie DIN EN ISO 4287 und 4288 sowie Teile der ISO 1302 ablöst und in einem einheitlichen Regelwerk zusammenführt.
Kann jede Oberflächengüte mit jedem Fertigungsverfahren erreicht werden?
Nein. Jedes Verfahren hat einen typischen erreichbaren Rauheitsbereich. Sehr niedrige Ra-Werte erfordern in der Regel zusätzliche Nachbearbeitungsschritte wie Schleifen, Honen oder Polieren im Anschluss an die Zerspanung.
Wie wirkt sich die Oberflächengüte auf die Kosten eines Bauteils aus?
Je niedriger der geforderte Ra-Wert, desto höher in der Regel der Bearbeitungsaufwand und damit die Kosten. Eine funktionsgerechte statt übertrieben feine Spezifikation spart daher spürbar Fertigungskosten, ohne die Bauteilfunktion zu beeinträchtigen.
Weiterführende Themen im Fachwissen-Bereich
Die Oberflächengüte ist nur eine von mehreren Spezifikationen, die auf einer technischen Zeichnung zusammenspielen müssen. Wie stark ein Bauteil geometrisch von der idealen Form abweichen darf, regeln die Form- und Lagetoleranzen – ebenfalls seit der Einführung der ISO 22081 klarer definiert als früher. Wer sich zusätzlich mit der maßlichen Spezifikation von Gewinden beschäftigt, findet in unserer Gewindenormen-Übersicht die passenden Grundlagen zu Regel-, Fein- und Mikrogewinde. Für die praktische Umsetzung – also welche Oberflächengüte wir mit welchem Verfahren tatsächlich fertigen – lohnt sich ein Blick auf unsere Leistungsseite zur CNC-Fertigung.
