Form- & Lagentoleranz: Geometrische Produktspezifikation nach ISO 22081
Form- & Lagetoleranzen legen fest, wie stark die tatsächliche Geometrie eines Bauteils von der idealen, in der Zeichnung dargestellten Form abweichen darf. Anders als reine Maßtoleranzen beschreiben sie nicht „wie groß“, sondern „wie gerade, wie rund, wie parallel oder wie mittig“ ein Element sein muss. Gerade bei Passungen, Baugruppen und funktionskritischen Bauteilen sind sie entscheidend dafür, dass Teile später wirklich zusammenpassen und zuverlässig funktionieren.

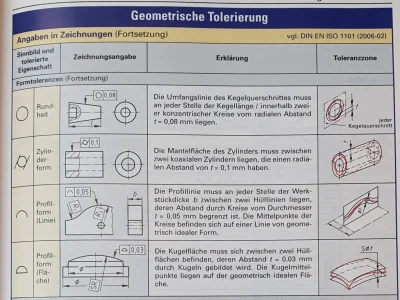

Was sind Form- & Lagetoleranzen?
Man unterscheidet grundsätzlich drei Kategorien:
Formtoleranzen betreffen ein einzelnes Element für sich, ohne Bezug zu einem anderen (z. B. Geradheit, Ebenheit, Rundheit, Zylinderform)
Lagetoleranzen beschreiben die Position eines Elements im Verhältnis zu einem Bezug (z. B. Parallelität, Rechtwinkligkeit, Neigung, Position, Konzentrizität)
Lauftoleranzen erfassen die Abweichung bei Rotation um eine Bezugsachse (z. B. Rundlauf, Planlauf)
| Symbol-Gruppe | Toleranzart | Typisches Anwendungsbeispiel |
|---|---|---|
| Form | Geradheit, Ebenheit | Führungsflächen, Dichtflächen |
| Form | Rundheit, Zylinderform | Wellen, Bohrungen |
| Lage | Parallelität, Rechtwinkligkeit | Anschlagflächen, Gehäuse |
| Lage | Position, Konzentrizität | Bohrbilder, Passungen |
| Lauf | Rundlauf, Planlauf | Rotierende Bauteile, Wellen |
Ein wichtiger Punkt für alle, die aktuell mit technischen Zeichnungen arbeiten: Die bisherige Norm für Allgemeintoleranzen bei Form und Lage, ISO 2768-2, wurde durch die DIN EN ISO 22081 ersetzt. Hintergrund ist, dass die klassische „Plus-Minus-Tolerierung“ Bauteilgeometrien nachweislich nicht immer eindeutig und vollständig beschreiben konnte – mit entsprechendem Interpretationsspielraum zwischen Konstruktion, Fertigung und Prüfung.
Wichtige Punkte der ISO 22081 in der Praxis:
Sie gibt keine festen Toleranzwerte in Abhängigkeit vom Nennmaß mehr vor, sondern verlangt vom Konstrukteur die Festlegung eines konkreten Toleranzwerts sowie eines vollständigen Bezugssystems.
Sie unterscheidet zwischen allgemeinen geometrischen Spezifikationen (u. a. Flächenprofiltoleranz) und allgemeinen Maßspezifikationen.
Da ISO 22081 die ISO 2768-2 automatisch ersetzt, gilt bei jeder undatierten Zeichnungsangabe künftig die neue Norm – wer bewusst nach der alten Norm arbeiten möchte, muss das Ausgabedatum (z. B. „ISO 2768-2:1989“) explizit mit angeben.
Ergänzend zur ISO 22081 wurde die DIN 2769 eingeführt: Sie führt das bewährte Konzept fester Toleranzklassen ISO-GPS-konform fort und bietet – anders als die alte ISO-2768-Reihe – mehr Toleranzklassen, technologie- und materialunabhängig anwendbar.
Warum die Umstellung für Konstruktion und Fertigung relevant ist
Für Unternehmen, die Bauteile konstruieren oder fertigen lassen, bedeutet der Normwechsel konkret: Bestehende Zeichnungssätze sollten geprüft werden, ob sie die alte ISO 2768-2 undatiert referenzieren – sonst gilt automatisch die neue, strengere und spezifischere ISO 22081. Für Neukonstruktionen empfiehlt es sich, von Anfang an entweder konsequent nach ISO 22081/DIN 2769 zu tolerieren oder bewusst und datiert die alte Norm zu referenzieren, wenn ein Wechsel aktuell nicht gewünscht ist.

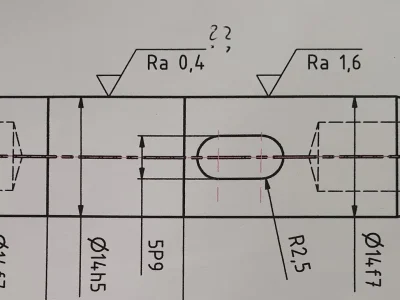

Angabe auf der technischen Zeichnung
Form- & Lagetoleranzen werden mit einem genormten Toleranzrahmen angegeben: Er enthält das Symbol der jeweiligen Toleranzart, den Toleranzwert und – wo erforderlich – den Buchstaben des Bezugselements. Ein vollständiges Bezugssystem (Primär-, Sekundär- und ggf. Tertiärbezug) ist Voraussetzung dafür, dass die Toleranz eindeutig und prüfbar definiert ist.
Häufig gestellte Fragen zum Form- & Lagetoleranzen
Was ist der Unterschied zwischen Formtoleranz und Lagetoleranz?
Formtoleranzen wie Geradheit oder Rundheit beziehen sich auf ein einzelnes Element ohne Bezug zu einem anderen Merkmal. Lagetoleranzen wie Parallelität oder Position beschreiben dagegen die Position oder Ausrichtung eines Elements im Verhältnis zu einem definierten Bezug.
Warum wurde die ISO 2768-2 durch die ISO 22081 ersetzt?
Die klassische Plus-Minus-Tolerierung nach ISO 2768-2 ließ bei der geometrischen Spezifikation von Bauteilen Interpretationsspielraum zu, was zu Unklarheiten zwischen Herstellern und Abnehmern führen konnte. Die ISO 22081 verlangt eine vollständige, eindeutige Spezifikation mit konkretem Toleranzwert und Bezugssystem.
Gilt bei bestehenden Zeichnungen automatisch die neue Norm?
Ja. Jede undatierte Angabe der ISO 2768-2 wird durch die Ersatzbeziehung automatisch zur ISO 22081. Wer bewusst nach der alten Norm arbeiten möchte, muss das Ausgabedatum der alten Norm explizit in der Zeichnung ergänzen.
Was ist die DIN 2769 und wozu dient sie?
Die DIN 2769 ergänzt die ISO 22081 um feste Toleranzklassen und -werte, wie sie aus der bisherigen ISO-2768-Reihe bekannt waren – jedoch mit mehr Toleranzklassen und unabhängig von Technologie und Werkstoff anwendbar.
Warum sind Form- & Lagetoleranzen für die Bauteilfunktion so wichtig?
Nur mit korrekt definierten Form- und Lagetoleranzen lässt sich sicherstellen, dass Bauteile in Baugruppen wie vorgesehen zusammenpassen, Passungen halten und rotierende oder bewegte Teile ohne unerwünschte Abweichungen funktionieren – unabhängig von reinen Maßtoleranzen.
Weiterführende Themen im Fachwissen-Bereich
Form- und Lagetoleranzen legen fest, wie stark ein Bauteil geometrisch abweichen darf – wie fein die Oberfläche selbst ausgeführt sein muss, regelt dagegen die Oberflächengüte mit den Kennwerten Ra und Rz. Beide Spezifikationen ergänzen sich auf jeder vollständigen Zeichnung. Geht es speziell um die Maßtolerierung von Gewinden, lohnt sich zusätzlich ein Blick in unsere Gewindenormen-Übersicht mit Regel-, Fein- und Mikrogewinde.
